Sistemas empaquetados – Hidrógeno

HiFluid también fabrica sistemas de ingeniería completos para uso industrial en el mundo real, no solo componentes individuales.

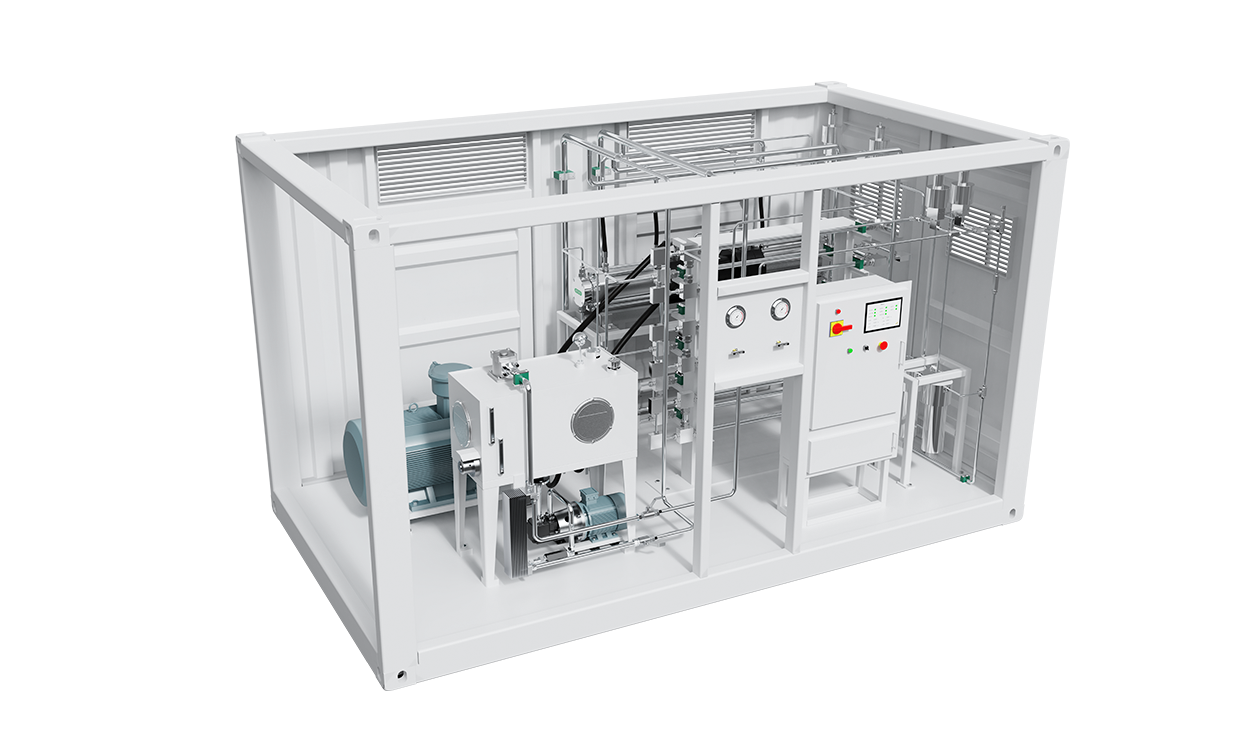

Sistema de compresión de hidrógeno

Este sistema integra:

Impulsor de gas hidráulico
Unidad de potencia hidráulica
Sistema de refrigeración
Armario de control eléctrico
Válvulas, manómetros e instrumentación
Protecciones de seguridad integradas

Utiliza aceite hidráulico de alta presión para impulsar el pistón, lo que proporciona un aislamiento físico completo entre el hidrógeno y el fluido hidráulico, lo que garantiza cero contaminación por hidrógeno.

Rango de presión de salida: 45–100 MPa (450–1.000 bar).

Aspectos destacados del diseño

Componentes eléctricos a prueba de explosiones/intrínsecamente seguros
Sistema de accionamiento hidráulico con detección de carga → ajusta automáticamente el caudal y la presión
Alto rendimiento de sellado, baja vibración, funcionamiento estable
Comportamiento flexible de arranque y parada y fácil mantenimiento

Casos de uso

Estaciones de repostaje de hidrógeno (35 MPa / 70 MPa)
Producción de hidrógeno verde
Llenado de cilindros
Hidrogenación química
Pruebas de hidrógeno a alta presión

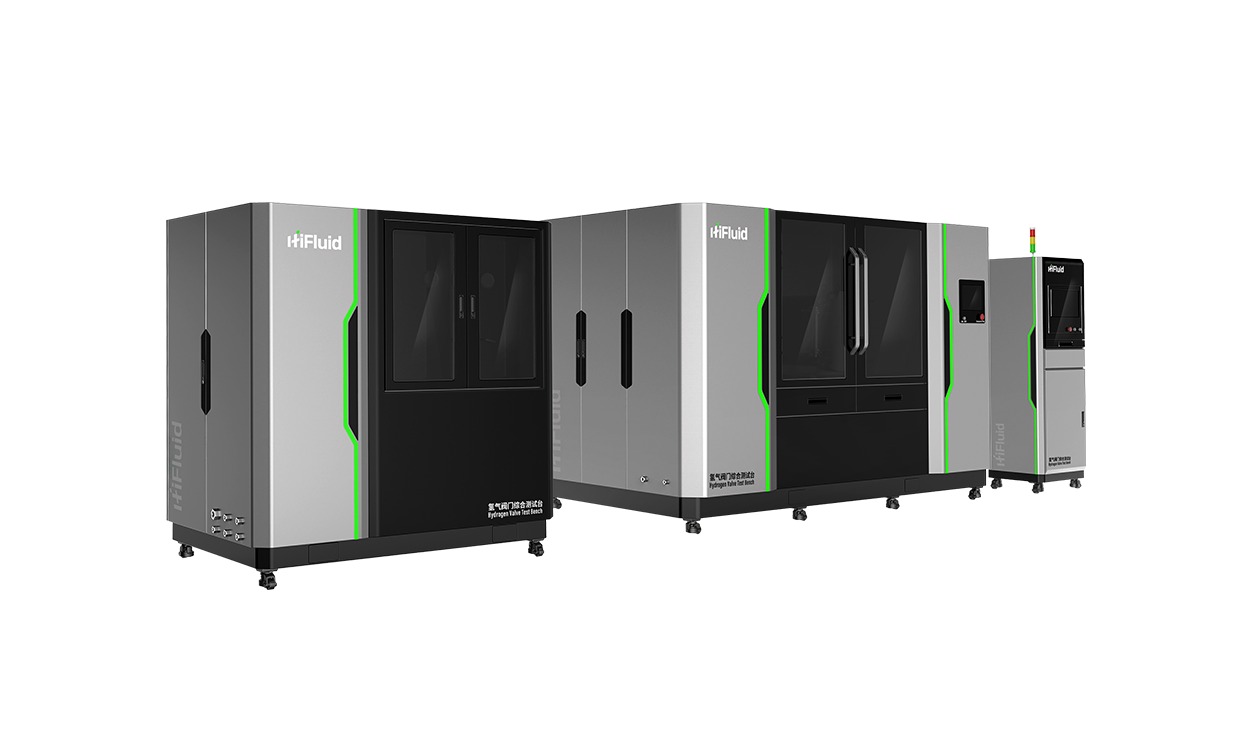

Sistema de prueba de válvulas de hidrógeno

Diseñado para probar válvulas de cilindros de hidrógeno, reguladores y componentes similares.

Capacidades de prueba

Pruebas de fugas (hermeticidad)
Pruebas de rendimiento eléctrico
Pruebas de flujo

Presión máxima de prueba: 105 MPa. Utiliza un amplificador de gas impulsado por aire con un diseño único de sellado sin aceite que previene la contaminación.

Incluye tecnología patentada de detección de fugas de vacío.

Características

Conmutación y mezcla automáticas de diferentes gases de prueba
Cámara de vacío dentro de una cámara ambiental para pruebas de fugas de helio a diferentes temperaturas
Visualización de datos en tiempo real con trazado de curvas de rendimiento
Capacidad de gestión y monitorización remotas

Aplicaciones

Desarrollo y producción de válvulas de hidrógeno
Inspección de fábrica y control de calidad
Pruebas académicas y de investigación

Sistema de prueba de ciclo de cilindros de hidrógeno

Diseñado para evaluar la vida útil por fatiga de los cilindros de hidrógeno de alta presión bajo ciclos de presión repetidos.

Presión de prueba estándar: 87,5 MPa
Rango de temperatura: de –40 °C a +85 °C
Simula condiciones reales de presión y estrés térmico

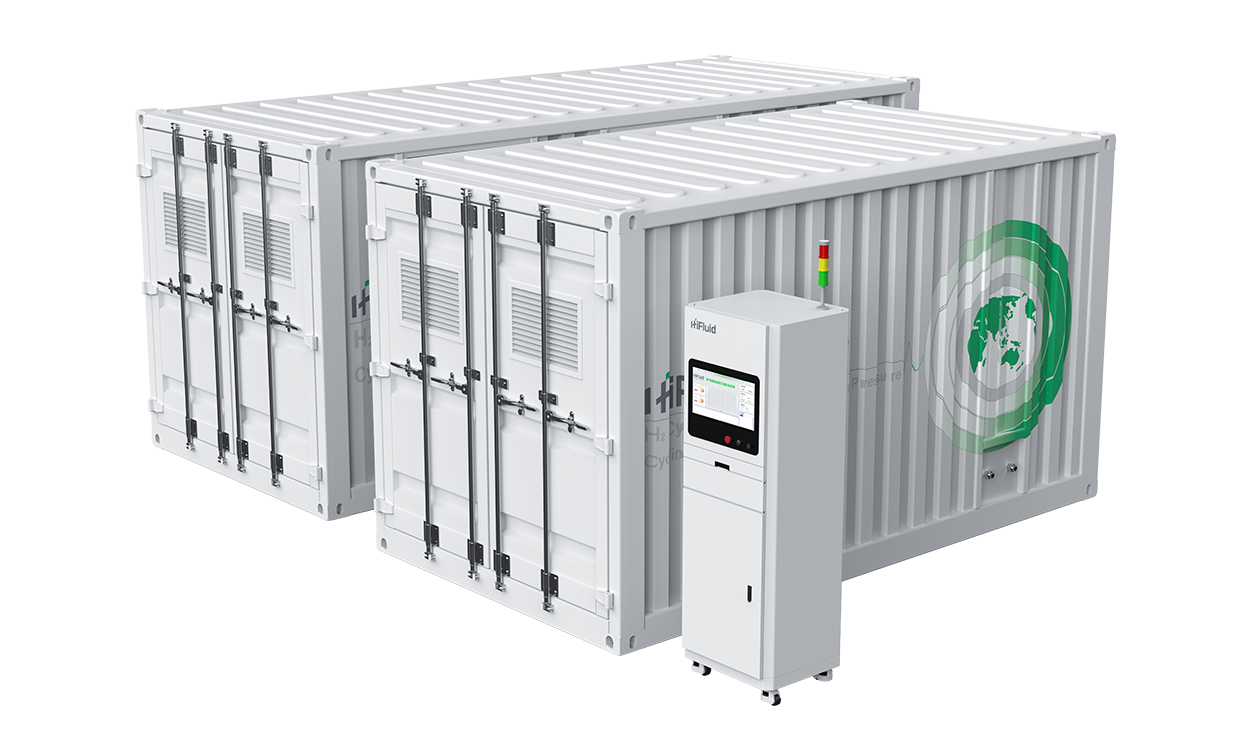

Sistema de prueba de ciclos de temperatura extrema con cilindros de hidrógeno

Prueba cilindros de hidrógeno bajo fluctuaciones extremas de temperatura mientras aplica ciclos de alta presión.

Temperatura de prueba: de –40 °C a +85 °C
Presión de prueba de fatiga: ≥ 87,5 MPa

Cumple con las normas internacionales: GTR13, ECE R134, ISO 19881, SAE J2579, ANSI/CSA HGV-2.

Características clave del diseño

Amplificadores de pulso sellados → mantenimiento reducido
Configuración modular de múltiples amplificadores para una salida escalable
Adquisición de datos en tiempo real (presión/tiempo, temperatura/tiempo, recuento de ciclos)
Protecciones de seguridad: sobrepresión, sobretemperatura, parada de emergencia

Applications

Prueba de fatiga para tanques de hidrógeno.
Apto para diversos cilindros de gas de alta presión.

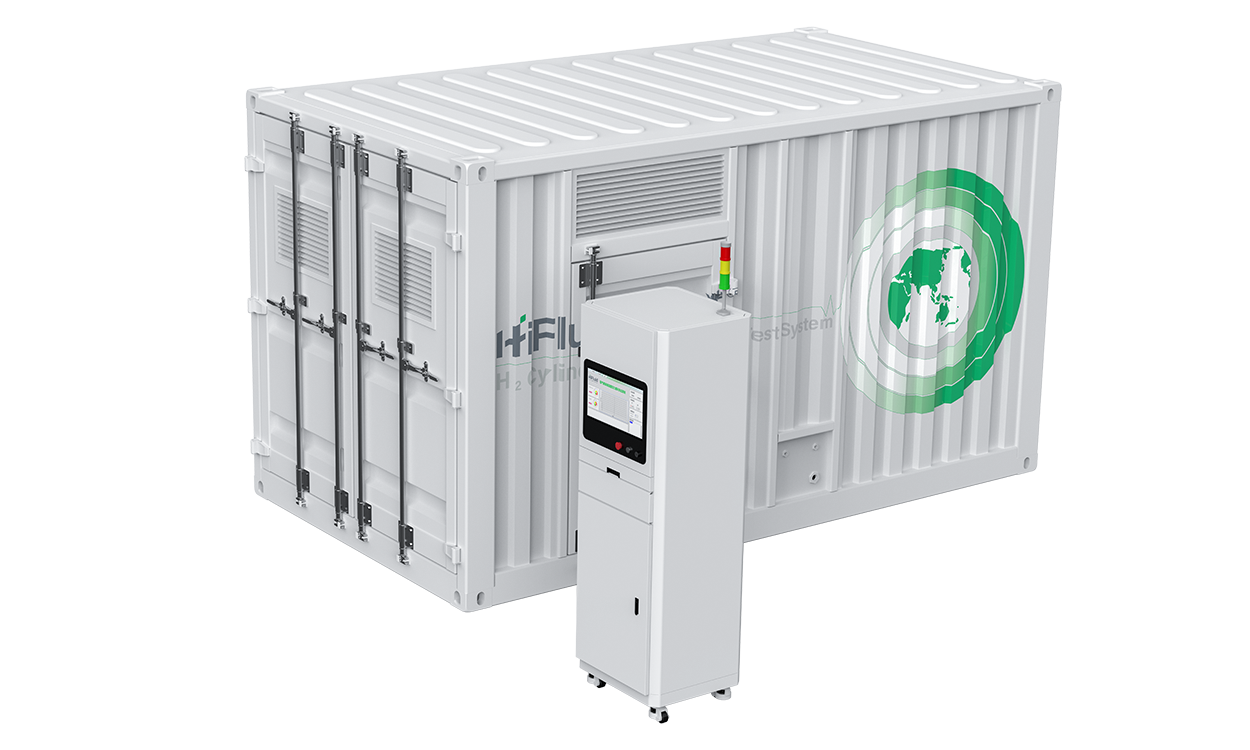

Sistema de prueba de rotura de cilindros de hidrógeno

Diseñado para pruebas de rotura hidrostática de cilindros de hidrógeno de alta presión.

Capacidad de presión de ruptura: ≥ 200 MPa
Valida la integridad estructural, la tolerancia máxima a la presión y el margen de seguridad general.
